產品概述
方案靈活
√ 多種通訊方式：RS485、GPRS（選配）、Wifi（選配）
√ 全鋁不銹鋼機殼，自然散熱，增強防腐性，延長使用壽命
√ 可選 AFCI 直流電弧故障保護，保障電站安全
√ 數字化DSP控制技術
高效轉換
√ 無變壓器隔離，最大轉換效率高達98.8%，歐洲轉換效率高達98.2%
√ 總電流諧波畸變率小于2%
√ 采用三電平SVPWM控制技術
電網友好性
√ 無功功率可調，功率因數范圍超前0.8~滯后0.8
√ 主動和被動防孤島保護技術
品質保證
√ 金太陽認證
√ TUV認證
√ SAA認證
√ CE認證
√ IEC認證
技術參數
輸(shu)入 | ASP-15KTLC | ASP-17KTLC | ASP-20KTLC | ASP-23KTLC | ASP-25KTLC | ASP-28KTLC | |
最大直流輸入功率 | 19500W | 22600W | 26000W | 29900W | 32500W | 36400W | |
最大直流輸入電壓 | 1100V | ||||||
最大直流輸入電流 | 18/30A | 30/30A | 36/30A | 36/36A | |||
MPPT電壓范圍 | 180-1000V | ||||||
推薦MPP工作電壓 | 650V | ||||||
MPPT數量 | 2 | ||||||
每路MPPT最大輸入組串數 | 第1路2串/第2路1串 | 2 | |||||
輸 出 | |||||||
額定(ding)輸(shu)出功率 | 15000W | 17000W | 20000W | 23000W | 25000W | 28000W | |
最大輸出功率 | 16.5kVA | 18.7kVA | 22kVA | 25.3kVA | 27.5kVA | 30.8kVA | |
最大輸出(chu)電流 | 25A | 28.3A | 32A | 36.5A | 42A | 45A | |
額定電網電壓(ya) | 400V | ||||||
電網電壓范圍 | 310-480Vac | ||||||
額定電(dian)網頻率 | 50Hz/60Hz | ||||||
電(dian)網頻(pin)率(lv)范(fan)圍 | 45~55Hz/55~65Hz | ||||||
THD | ＜2% （額定功率) | ||||||
功率因數 | ＞0.99（額定功率）/可調范圍0.8超前~0.8滯后 | ||||||
直(zhi)流分量 | ＜0.5%（額定功率） | ||||||
系統 | |||||||
最大效率 | 98.7% | 98.8% | |||||
歐洲效率 | 98.2% | ||||||
濕度范圍(wei) | 0~100%，無冷凝 | ||||||
冷卻(que)方式(shi) | 智(zhi)能調速風冷 | ||||||
工作溫度范圍 | -25~+60℃ | ||||||
夜間(jian)損(sun)耗 | ＜1W | ||||||
允許(xu)海拔高度(du) | 4000m | ||||||
顯示 | LED指示/LCD顯示(選配） | ||||||
通(tong)訊 | RS485/GPRS/Wifi(選配) | ||||||
機械 | |||||||
尺寸 | 427x510x204mm | 427x613x204mm | |||||
重量 | 18kg | ||||||
防護(hu)等級 | IP66 | ||||||
標(biao)準 | |||||||
并網標準(zhun) | NB/T 32004-2018；IEC61727 | ||||||
安規標準 | NB/T 32004-2018；IEC 62109-1/2 | ||||||
電磁兼容(rong) | IEC61000-6-2/4 | ||||||

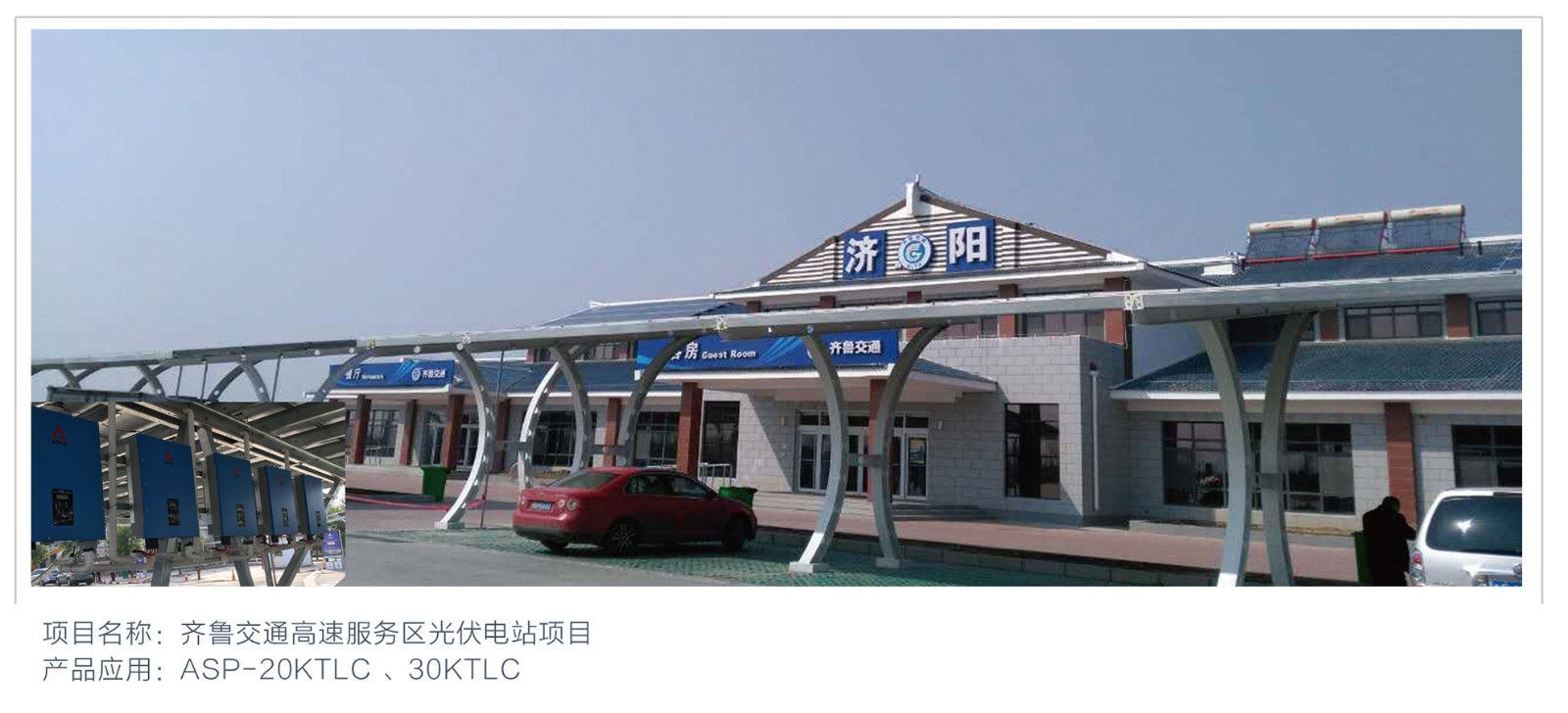

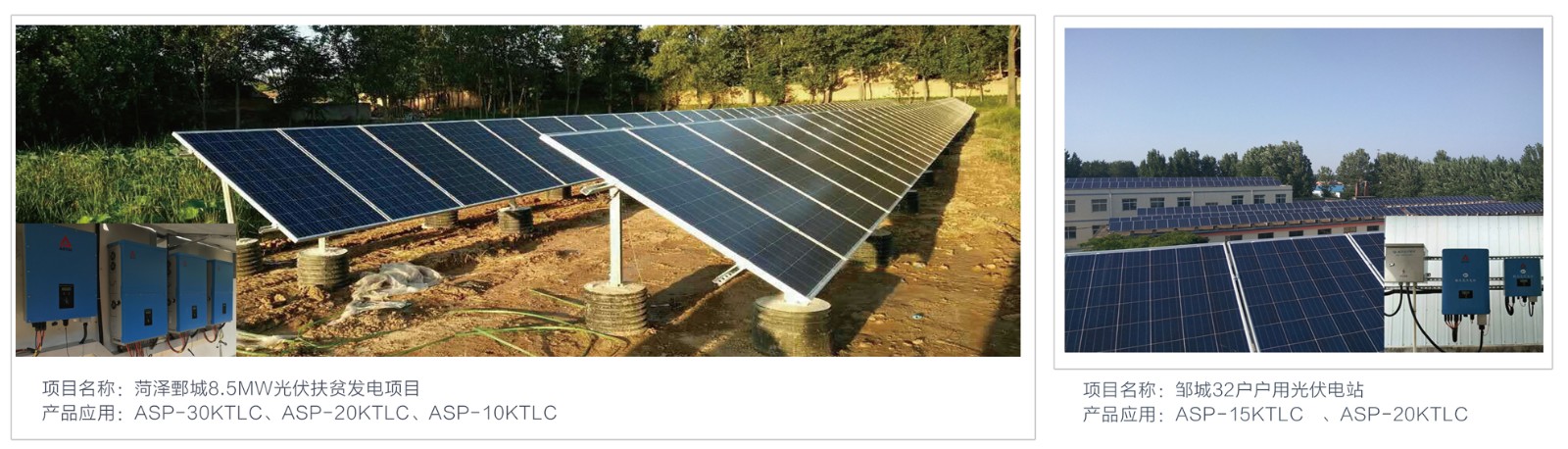

應用案例
本頁所示案例(li)中應用到我司不同優質產品或服務
